模型上传案例教学（上）

近期收到不少小伙伴反映想了解软装家具模型上传知户型的方法，大家可能会认为上传模型步骤多且又复杂。但实际并没有想象中的难，今天我们就以沙发为例来一步步讲解模型上传的方法。

那我们要用到的三维模型素材从哪来呢？

模型可以是设计师自己通过3D MAX建模制作，也可以是通过模型网站下载。那对于像小编一样建模的初学者来说，可以从欧模网、建E网、3D溜溜网、知末网这类模型素材网站中进行下载，找到自己心仪的模型，但是在下载的时候需要注意以下几点：

1、模型类型：尽可能选择单体的模型，不要下载场景模型（例如：单体沙发、餐桌等）

2、模型大小：模型大小建议在100M以内（原因：一般单体模型不超过100M，模型过大容易上传失败）

3、文件格式：模型文件为max、fbx、obj文件格式，尽可能不用到工业软件导出的模型。

下载好的模型可以直接用吗？

这些从模型素材网下载的模型，在上传知户型的过程中可能会遇到模型上传失败、模型破面的问题，这一般是模型法线翻转、非单体模型等造成的。所以在上传知户型前我们可以用3D MAX软件提前检查模型是否存在异常，并对模型异常进行处理，那接下来就根据网上下载好的案例模型，为大家讲解如何用3D MAX解决法线翻转、模型面数过多、材质球过多的问题。

一、模型处理——法线翻转问题

像案例中沙发模型上传后沙发坐垫出现透明的情况，这与模型错误的法线方向有关。那么想要纠正法线翻转的位置，就须要在3D MAX内将模型对应面的法线进行翻转处理。（在这里顺带给大家普及下法线翻转的意思，在模型中的任何一个面都有正面和反面，而法线是面的正面朝向。上面模型的沙发坐垫正反面反了，导致显示不出坐垫的面，这就叫做法线反了，那翻转法线就能解决了。

具体处理步骤如下：

1、查看法线是否翻转。右击选中的物体，点击【对象属性】,选择【常规】，勾选【背面消隐】，点击【确定】；

2、如果出现【背面消隐】呈灰色，需要勾选【按层】，勾选【背面消隐】，点击【确定】；

3、法线翻转至正确的朝向位置。选中【多边形】或者【元素】，点击【翻转】，把需要调整【法线】的物体选中，进行翻转。

二、模型处理——模型面数过多问题

   为了可以在知户型APP内更好的展示模型，避免模型自动减免后出现较大破面影响模型展示，建议进行手动减面处理，将面数控制在5000面以内（如果只在电脑端展示，可不不进行模型减面的操作）。像案例中的沙发有418832面（如下图所示），若需要减面可按以下步骤操作。

1、需要先查看面数是否超过5000面。快捷键【7】查看面数，左上角查看面数；

2、点击左上角【+】在【视口配置】中打开【三角形计数】，以【三角形计数】参考面数；

3、模型如果是组合的情况下，建议把模型单独分离，使用减面操作不容易破面、变形。选中物体右击【生成可编辑多边形】，在元素的界面下选中需要独立的模型，进行【分离】，点击【确定】；

4、为了方便每个模型修改，独立显示修改的模型个体，快捷键【ALT+Q】；

5、小贴士：处于背面的次要位置，面数尽量减少。抱枕背面不用显示在视觉内，就可以把背面的面数降低。添加【ProOptimizer】减面修改器，可以使模型进行减面处理，勾选【保持纹理】，点击【计算】，输入【顶面】减少的百分比，可以减少面数，通过这种方式调整模型整体面数；

6、面数调整完成后，右击选择【全部取消隐藏】，则会使模型完整的显示在3DMAX内

三、模型处理——模型材质球过多问题

小伙伴上传模型的时候可能会提示材质球数量超过20个，导致无法上传。（如下图所示）

我们按照以下步骤对模型进行材质删减、合并的处理：

1、可以合并多余材质球，把材质长按拖拽到替换的模型中，实现不同的模型使用同一个材质球；

2、删除多余材质球，在右侧【实用程序】下的【更多】，打开对话框，找到【UVW移除】，在修改面板会出现一个参数展卷栏，选中需要删除材质的模型，点击【材质】，即可变成白膜。

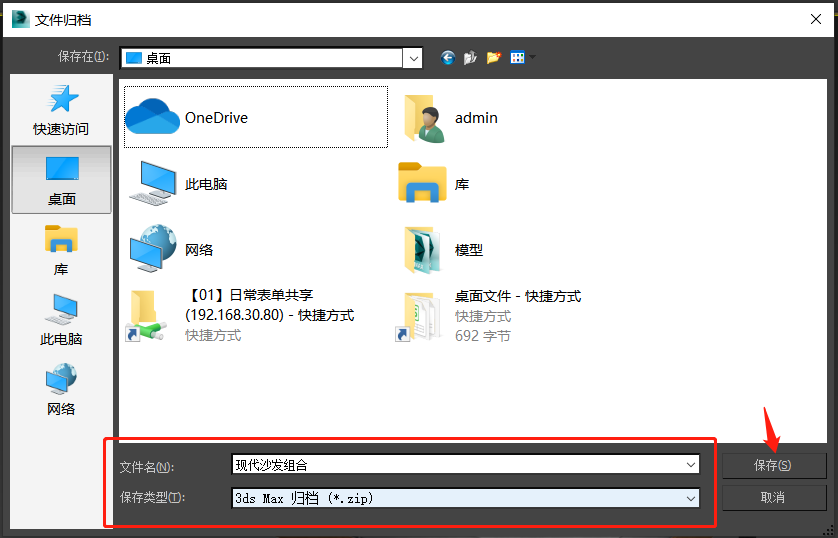

解决了法线翻转、面数和材质过多的问题，那就要在3DMAX中保存输出文件。选择左上角【另存为】点击【归档】，选择需要保存的本地位置，设置【文件名】，点击【保存】。

案例教学视频

模型已经成功保存啦

接下来就需要模型上传至知户型

预知如何操作

请看下回分解
